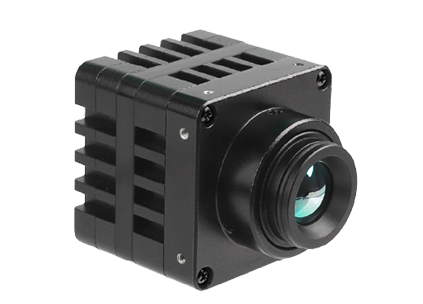

SF740高帧频机芯模组

产品特点

◆ 640×512像素非制冷氧化钒（VOx）探测器

◆ 优质画面：采用专业的图像处理算法：NUC、降噪、DDE，画面细腻、层次分明

◆ 高帧率红外观测模组，模组每秒输出120帧全幅图像数据、原始灰度值，可做图像对比分析

◆ 灵巧便捷：小体积（32mm×32mm），轻重量（30g不含镜头）

◆ 接口丰富：MIPI CSI-2 、LVCMOS、USB Type-C（拓展版实现），方便客户二次开发

类型	项目	技术指标
模组性能指标	探测器类型	非制冷氧化钒（VOx）探测器
	分辨率	640×512
	像元间距	12μm
	帧频	120Hz
	响应波段	8～14μm
图像控制	亮度调整	手动及自动
	对比度调整	手动及自动
	极性	色标反向
	色标	14种色标
	数字变倍	1～8x连续变焦
	非均匀性校正	手动校正，开机自动校正，正常工作后定时校正（定时时间长短可设置）
	图像处理	数字细节增强DDE
	翻转功能	上下翻转、左右翻转、镜像翻转。
镜头	无热化免调焦	9.1mm
		13mm
		25mm
		35mm
电源系统	外接电源	DC5V（4～5V）（USB扩展板支持4～6V）
电源系统	常温功耗	1.4W（不含扩展板）
视频输出	数字接口	LVCMOS（16bit YUV/14bit RAW） MIPI （16bit YUV/14bit RAW）
控制接口	通讯口	UART(TTL 3.3V)
	预留IO	可根据客户实际需求定义
	协议	德赢VWINVIVA系列模组协议
接口型式	硬件接口	标准模组为板间连接器型号：DF40C-70DP-0.4V(51)
	硬件接口	加USB扩展板后为USB 3.x Type-C
	安装接口	四面8-M1.6深3螺纹孔
物理特性	重量	30g（不含镜头及镜头座）
物理特性	尺寸	W32×H32×D34.6mm（9.1mm镜头） W32×H32×D37.1mm（13mm镜头） W32×H32×D48.8mm（25mm镜头） W32×H32×D60.8mm（35mm镜头）
环境参数	工作温度	-40℃～+60℃
	存储温度	-45℃～+70℃
	抗冲击	GB/T2423.5-2019
	抗振性	GB/T2423.10-2019
